產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 美標止回閥系列 > 美標緊湊型鋼制止回閥
下一條：美標高壓鑄鋼止回閥

上一條：美標Y型緊湊型鋼制止回閥

產品介紹

適用標準

鋼制止回閥，API602
溫度和壓力，ASME B16.34
結構長度，ASME B 16.10
端法蘭， ASME B 16.5
對焊端，ASME B 16.25
承插焊，ASME B 16.11
螺紋端，ASME B1.20.1
試驗標準，API 598

設計說明

栓接閥蓋或焊接閥蓋
升降或旋啟式閥瓣
法蘭、承插焊或?qū)付?br> 水平或垂直安裝

標準材料規范

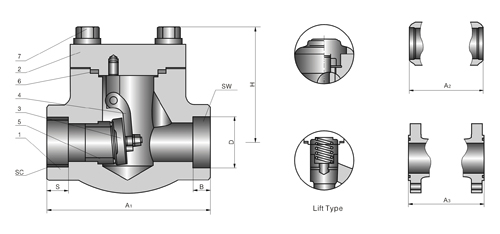

No. Part Name ASTM Material
Carbon Steel 1.25Cr-0.5Mo P PKnr-1Mn 304 Type 316 Type 304L Type 316L Type 20 Alloy
1 Body A105 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L 20-Alloy
2 Bonnet A105 A182 F11 A182 F22 A182 F304 A182 F316 A182F304L A182F316L 20-Alloy
3 Disc A182 F6a A182 F11+HF A182 F22+HF A182 F304 A182 F316 A182 F304L A182 F316L 20-Alloy
4 Hinqe A182 F6a A182 F11 A182 F22 A182 F304 A182 F316 A182F304L A182F316L 20-Alloy
5 Seat A182 F6a A182 F11+HF A182 F22+HF A182 F304 A182 F316 A182 F304L A182 F316L 20-Alloy
6 Bonnet Gasket 304+
Graphit		 304+
Graphit		 304+
Graphit		 304+
Graphit		 316+
Graphit		 304L+
Graphit		 316L+
Graphit		 316+
Graphit
7 Bonnet Bolt A193 B7 A193 B7 A193 B16 A193 B8 A193 B8M A193 B8 A193 B8M A193 B8M

主要外形尺寸和質量 Class 800

栓接閥蓋，
設計按照 BS 5352

R.P - 1/2 3/4 1 11/4 11/2 2
F.P 1/4 3/8 1/2 3/4 1 11/4 11/2 2
L Lift 79 79 92 111 120 152 172 200
Swing 79 79 92 111 120 120 140 178
H Lift 61 61 61 78 84 84 118 132
Swing 61 61 61 78 84 84 120 133
d Lift 7 9 13 17.5 23 30 35 46
Swing 8 10.5 13.5 18 24 29 36.5 45
Weight (kg) Lift 1.2 1.5 1.7 3.3 4.2 4.2 10.5 12.5
Swing 1.4 15 1.7 3.3 4.2 4.2 8.5 10.9

主要外形尺寸和質量?Class 800

焊接閥蓋，
設計按照 BS 5352

R.P 1/2 3/4 1 11/4 11/2 2 21/2
F.P 1/4 3/8 1/2 3/4 1 11/4 11/2 2
L 79 79 92 111 120 152 172 200
H 61 61 61 78 84 103 118 132
d 7 9 13 17.5 23 30 35 46
Weight(kg) 1.2 1.3 1.5 3.0 3.9 6.0 10 12

主要外形尺寸和質量 Class 900~1500

栓接閥蓋，
設計按照 BS 5352

R.P 1/2 3/4 1 11/4 11/2 2
F.P 1/4 3/8 1/2 3/4 1 11/4 11/2 2
L Lift 92 111 111 120 152 172 200 -
Swing 92 111 111 120 120 140 178 -
H Lift 61 78 78 84 103 118 132 -
Swing 61 78 78 84 101 120 133 -
d Lift 7 12 15 20 28 32 40 -
Swing 8 10.5 13.5 187 24 29 45 -
Weight
(kg)		 Lift 1.5 3.4 3.3 4.2 6.3 10.5 12.5 -
Swing 1.5 3.4 3.3 4.2 5.0 8.5 10.9 -

主要外形尺寸和質量 Class 900~1500

焊接閥蓋，
設計按照 BS 5352

R.P 1/2 3/4 1 11/4 11/2 2 21/2
F.P 1/4 3/a 1/2 3/4 1 11/4 11/2 2
L 92 111 111 120 152 172 200 -
H 61 78 78 84 103 118 132 -
d 7 12 15 20 28 32 40 -
Weight(kg) 1.3 3.1 3.1 3.9 5.8 10.0 11.5 -

主要外形尺寸和質量 Class 900~1500

栓接閥蓋，
設計按照 BS5,352

F.P 1/4 3/8 1/2 3/4 1 11/4 11/2 2
L 110 110 110 110 150 150 210 235
H 166 166 171 207 240 258 330 355
d Lift 9 10 12 15 20 28 32 40
Swing 8 0.5 13.5 18 24 29 36.5 45
Weight Lift 2 2.1 1.9 4 5.1 7.2 12.1 14
(kg) Swing 1.9 2.3 2.3 4.35 5.25 7.8 12.5 14.6

主要外形尺寸和質量 Class 900~1500

壓力自密封閥蓋，
設計按照 BS5,352

R.P 1/2 3/4 1 11/4 11/2 2
F.P 3/8 1/2 3/4 1 11/4 11/2
L 140 140 140 178 216 216
H 117 117 117 152 195 195
d 12 15 20 28 28 40
Weight (kg) 7.5 7.0 6.8 18.5 18.5 22

主要外形尺寸和質量 Class 2500

栓接閥蓋，
設計按照 BS5,352

F.P 1/4 3/8 1/2 3/4 1 11/4 11/2 2
L 150 150 150 150 210 235 235 235
H 166 166 171 207 240 258 330 355
d 7.5 10.5 11 14 19 25 28 35
Weight (kg) 1.9 2.3 17 46 62 73 58 85

主要外形尺寸和質量 Class 2500

壓力自密封閥蓋，
設計按照 BS5,352

F.P 1/2 3/4 1 11/4 11/2 2
L 186 186 186 232 232 279
H 117 117 117 152 150 195
d 11 14 14 25 28 35
Weight (kg) 11.8 11 11 23 26.4 39
